環(huán)氧瀝青漆系由環(huán)氧樹脂和煤焦瀝青兩種組分配合而成的二罐裝涂料。煤焦瀝青具有優(yōu)異的抗水性、成本低，但其耐熱性差，不耐溶劑及油的浸漬，若陰級保護(hù)電位低于-0.8V時，漆膜便會起泡、脫落。而環(huán)氧涂料的附著力好，耐油、耐溶劑，因此二者并用，可取長補短，陰極保護(hù)電位能達(dá)到-1.1V時，也不會破壞。從而發(fā)揮了環(huán)氧樹脂和煤焦瀝青的優(yōu)點，其主要性能有如下特點。

①可制成厚漿型涂料，采用高壓無氣噴涂，一次噴涂的干膜厚度可達(dá)125μm以上，漆膜機械性能好。

②具有良好的耐水性、干濕交替性能。

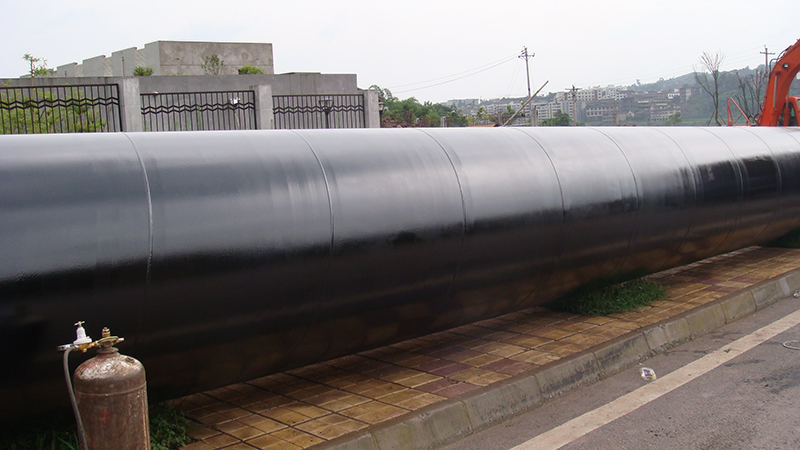

③耐油性、耐熱性、耐氣候性比瀝青系涂料大為提高。由于環(huán)氧煤焦瀝青具有優(yōu)良的性能，價格又出環(huán)氧樹脂涂料便宜，因此，在國內(nèi)外都得到了迅速的發(fā)展，現(xiàn)在環(huán)氧煤焦瀝青漆不但大量用于船底、壓載水艙作長效防銹漆之用，并且廣泛用于海上石油平臺的飛濺部位與甲板陰面、碼頭、鋼樁、管道、水閘，但由于環(huán)氧煤焦瀝青涂料成膜物質(zhì)內(nèi)含有50%左右的煤焦瀝青，因此，顏色大多是黑的、棕黑色的。罩淺色面漆會使煤焦瀝青滲出來，影響面漆的顏色，故一般作為陰暗部位或顏色不重要部位之用。

環(huán)氧煤焦瀝青漆系二罐裝，用前按指定比例調(diào)配，固化速度隨著溫度升高而加快、溫度下降而減慢，當(dāng)溫度在10℃以下時，固化速度變得緩慢。在5℃以下則固化反應(yīng)趨于停止?fàn)顟B(tài)。環(huán)氧煤焦瀝青涂料在2℃全部固化一般需7天，因此，在冬季施工時，最好設(shè)置涂裝車間。采用加溫，以確保漆膜干燥與良好性能。

為了彌補環(huán)氧煤焦瀝青冬季施工的問題，有以異氰酸酯為固化劑的低溫固化環(huán)氧瀝青漆。
